Configuração de DMR para Retevis RT3S com OpenGD77

Neste tutorial, irei ensiná-lo a configurar o seu Retevis RT3S com OpenGD77 para utilizá-lo em Digital Mobile Radio (DMR), protocolo para transmissão digital de voz e dados do Serviço de Radioamador.

Para continuar, você precisa ter cumprido as exigências do Tutorial de Instalação do OpenGD77 para Retevis RT3S.

São três etapas:

• Atribuição de identificação digital na RadioID.net;
• Cadastro na rede BrandMeister;
• Configuração do Retevis RT3S com OpenGD77.

Atribuição de identificação digital

A primeira etapa consiste em obter uma identificação digital (Radio ID) que será associada ao seu indicativo. Antes, porém, é preciso verificar se o indicativo já não foi cadastrado por você ou antigo titular:

• ... acesse a página de busca do RadioID.net;
• ... no campo Callsign, digite o indicativo a ser consultado;
• ... caso resultado seja No Results, try searching for something, prossiga com o cadastro;
• ... clique no botão verde Register (pelo celular, a opção está dentro de Menu);
• .... na tela de Terms and Policies, marque todas as opções e clique no botão Register Account;
• ... entre com e-mail e senha nos campos EMail e Password e clique no botão Submit;
• ... insira o Verification Code recebido no e-mail cadastrado e clique no botão Submit;
• ... insira indicativo (o país será atribuído automaticamente) e clique no botão OK da mensagem;
• ... clique no botão Create Account;
• ... marque a opção I AGREE TO THE ABOVE TERMS e clique em Update Account;
• ... na mensagem de Form Errors, clique em Acknowledge;
• ... complete os campos nome, sobrenome, cidade e estado sem utilizar acentos ou cedilha;
• ... clique no botão Escolher arquivo, selecione o PDF de sua licença de estação (se não possuir o arquivo, clique aqui para baixar do site da Anatel) e clique no botão Upload;
• ... clique no botão Update Profile;

Agora, aguarde a verificação humana de licença para a atribuição de identificação digital ao seu indicativo. Você receberá um e-mail de aprovação entre 24 e 48 horas.

Cadastro na rede BrandMeister

Na segunda etapa, iremos cadastrar o seu Radio ID na rede BrandMeister. É pelos servidores da BrandMeister que voz e pacotes de dados serão distribuídos. No Brasil, atualmente, os coordenadores são PY2IV, Igor Vicente Munhoz e PU2ENG, Luiz Fernando Ribeiro Amaral (clique aqui para verificar).

• ... acesse o site da BrandMeister;
• ... clique em Registrar;
• ... preencha os campos de cadastro - em DMR ID, insira o seu Radio ID;
• ... clique no botão Registrar!;
• ... no e-mail de confirmação recebido, clique em LOGIN NOW!;
• ... de volta à página da BrandMeister, clique em Login;
• ... entre com o indicativo e a senha e clique em Login para confirmar o cadastro.

Configuração do Retevis RT3S com OpenGD77

• ... abra o CPS do OpenGD77 instalado;
• ... na lista de opções da lateral esquerda, clique em DMR ID and callsign;
• ... no campo Callsign, entre com o seu indicativo;
• ... clique no botão Lookup Id for Callsign para que o seu Radio ID seja recuperado do servidor.

Para acessar uma repetidora DMR disponível em sua região, crie um novo canal (Channel) e tome, como exemplo, a Figura 1.

Substitua as informações de Name, RX Freq [MHz], TX Freq [MHz]. Mantenha todo o resto.

Latitude e Longitude referem-se à localização da repetidora (opcional) e não afetam a transmissão.

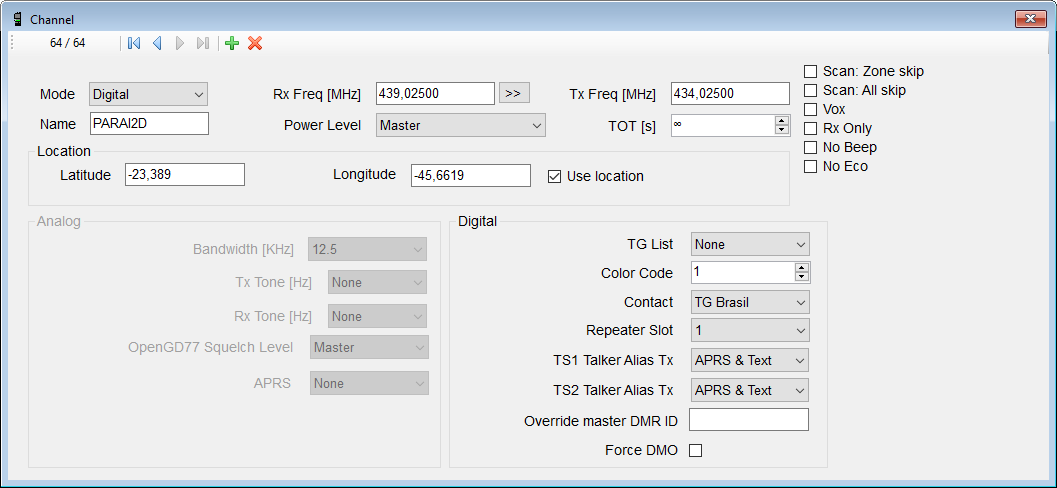

Figura 1 - Configuração de repetidora digital

Consulte também o tutorial Configuração de APRS para Retevis RT3S com OpenGD77 para saber como enviar pacotes APRS via DMR.

Espero que tenham gostado. Compartilhem! 😀

Forte 73!

Marcio Grassi Salvatti, PU2TSL.
